Система управления Тау

Средства измерений, регулирующее оборудование и комплексные решения для контроля технологического процесса.

системный модуль питания.jpg

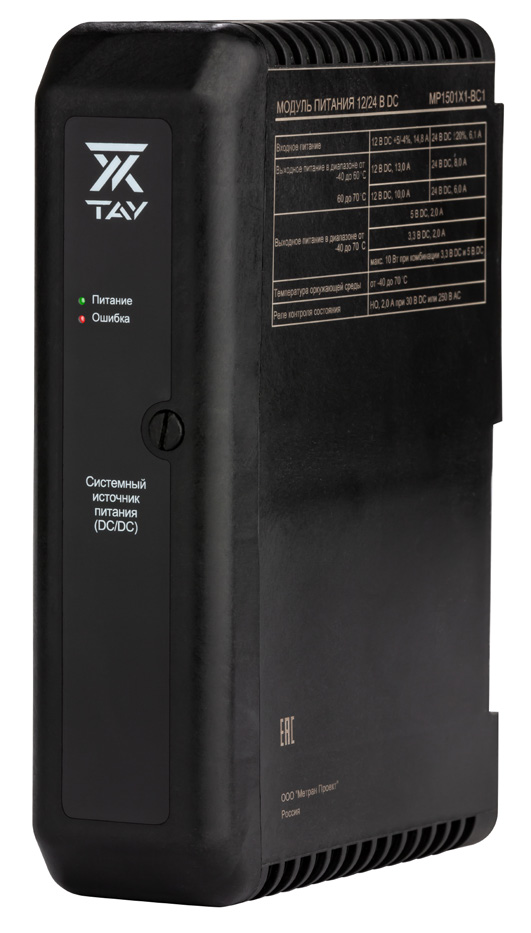

Системный модуль питания (DC/DC)

Системный модуль питания устанавливается в любой разъем 2-слотовой несущей панели и обеспечивает стабильным питанием (3,3 В, 5 В, 12 В DС) электронные компоненты контроллера и модулей ввода/вывода. Системное питание контроллеров и модулей в/в изолировано от источников питания полевого уровня.

Входная цепь
  • 12 В пост. тока (-4/+5 %) при 14,8 А
  • 24 В пост. тока (±20 %) при 6,1 А
Номинальные параметры питания на выходе
  • +12 В пост. тока при 13,0 A (для 12 В пост. тока на входе)
  • +12 В пост. тока при 8,0 A (для 24 В пост. тока на входе)
  • +5,1 В пост. тока при 2,0 A
  • +3,4 В пост. тока при 2,0 A (общая мощность на выходах +5,1 В пост. тока и +3,4 В пост. тока составляет 10,2 Вт)
Пусковой бросок тока (при плавном включении)
  • Макс. 12 A в течение 5 мс в диапазоне 12 В пост. тока на входе (кроме выхода 12 В пост. тока)
  • Макс. 20 A в течение 5 мс в диапазоне 24 В пост. тока на входе (включая выходы 12 В пост. тока)
  • Защита на входе: внутренние несменные плавкие предохранители
  • Защита от перенапряжения: защита выхода от перенапряжения 110-120 %
  • Время удержания: при полной нагрузке и минимальном напряжении на входе параметры питания на выходе в течение 5 мс остаются в пределах 5 % номинального значения (за исключением тока выхода 12 В пост. тока при 12 В пост. тока на входе).

  • Контроллер Т01.jpg

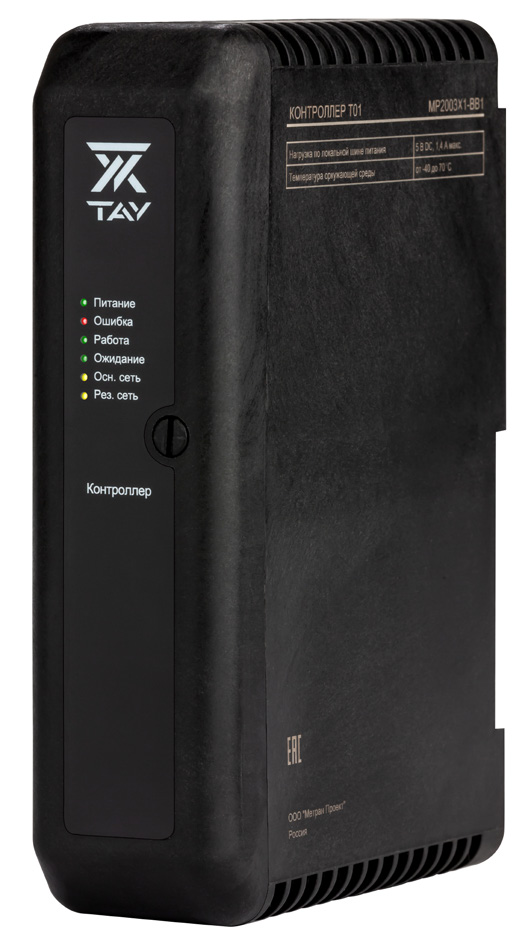

    Контроллер Т01

    Высокопроизводительный и надежный контроллер для распределенной системы управления.

    • 2 встроенных Ethernet порта (100 Мб/с) , которые обеспечивают резервированную связь с узлами системы;
    • поддержка режима резервирования контроллеров (работа в паре основной/резервный);
    • поддержка до 64 модулей ввода/выводы;
    • автоматическая идентификация модулей ввода-вывода, расположенных в подсистеме ввода/вывода;
    • поддержка горячей замены модулей ввода/вывода;
    • холодный перезапуск (безударное восстановление работоспособности при сбоях в питании);
    • частичная загрузка конфигурации (без влияния на действующие алгоритмы управления);
    • цикл выполнения операций 100 мс;
    • поддержка HART (использование всех доступных приложений по диагностике КИПиА и передачи данных по цифровому протоколу).

    Модуль аналогового ввода.jpg

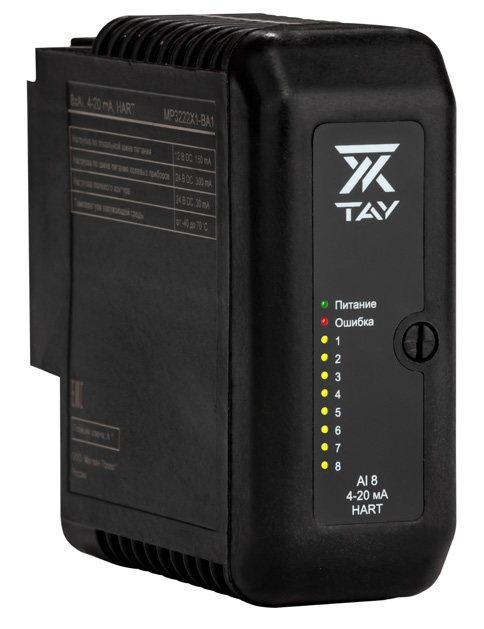

    Модуль аналогового ввода, 4-20 мА, с поддержкой HART


  • Число каналов: 8;
  • Погрешность преобразования во всем температурном диапазоне: 0,1% шкалы
  • Максимальный диапазон сигнала: от 1 до 22.5 мА, с проверкой вывода за границы диапазона
  • Разрешение: 16 бит
  • Повторяемость: 0,05% шкалы
  • Ток локальной шины на один модуль (при 12 В DC): 120 мА номинально, 150 мА максимально
  • Питание цепи полевых приборов, на один модуль: максимум 300 мА при 24 В DC (+10%)
  • Возможность работы в резервированной паре модулей
  • Модуль аналогового вывода.jpg

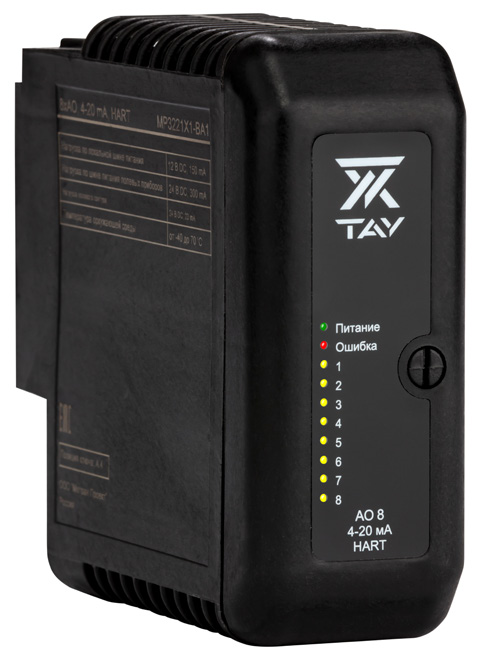

    Модуль аналогового вывода, 4-20 мА, с поддержкой HART


  • Число каналов: 8;
  • Максимальный диапазон сигнала: от 1 до 23 мА
  • Ток локальной шины на один модуль (при 12 В DC): 100 мА номинально, 150 мА максимально
  • Питание цепи полевых приборов, на один модуль: максимум 300 мА при 24 В DC (±10%)
  • Погрешность преобразования во всем температурном диапазоне: 0,25% шкалы
  • Разрешение: 14 бит
  • Возможность работы в резервированной паре модулей

  • Модуль дискретного ввода.jpg


    Модуль дискретного ввода, 24 В DC, сухой контакт

  • Число каналов: 8 или 32;
  • Уровень определения состояния Вкл:
    • 2.2 мА (для 8 канального модуля)
    • 2 мА (для 32 канального модуля)
  • Уровень определения состояния Выкл: < 1 мА
  • Ток локальной шины на один модуль (при 12 В DC):
    • 75 мА номинально, 100 мА максимально (для 8 канального модуля)
    • 150 мА номинально, 175 мА максимально (для 32 канального модуля)
    • Питание цепи полевых приборов, на один модуль (максимально при 24 В DC):
    • 40 мА (для 8 канального модуля)
    • 150 мА (для 32 канального модуля)
  • Возможность работы в резервированной паре модулей


  • Модуль дискретного вывода.jpg

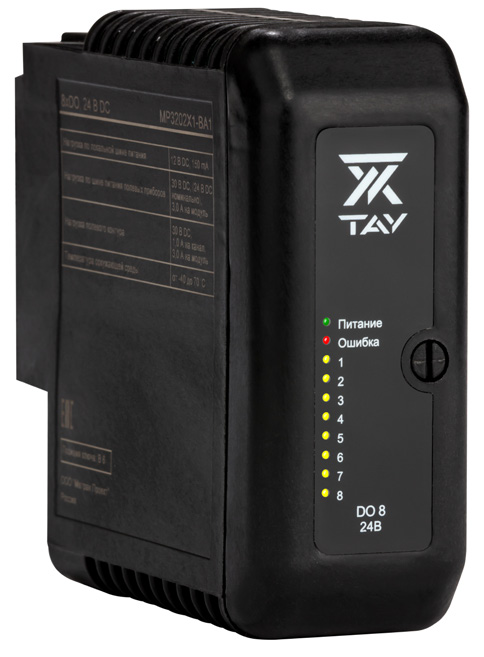

    Модуль дискретного вывода, 24 В DC, потенциальный выход (High-Side)

  • Число каналов: 8 или 32;
  • Диапазон выходного сигнала: от 2 до 60 В постоянного тока
  • Ток локальной шины на один модуль (при 12 В DC): 100 мА номинально, 150 мА максимально
  • Выходной сигнал по номиналу: 1 А
  • Конфигурируемые типы каналов:
    • Дискретный: выход остается в последнем состоянии, которое было задано контроллером
    • Мгновенный: выход активный в предварительно сконфигурированный отрезок времени (от 100 мс до 100 с)
    • Постоянный импульсный: выход активный в пропорции к предварительно сконфигурированному отрезку времени (от 100 мс до 100 с) с разрешением 5 мс
  • Возможность работы в резервированной паре модулей


  • Контроллер ПАЗ.jpg

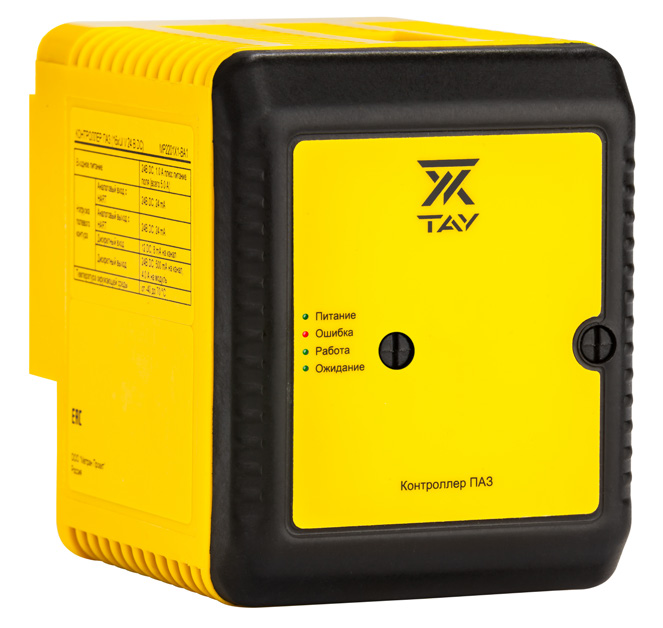

    Контроллер ПАЗ

  • Входное питание: 24 В DC ± 20%, 1.0 A плюс питание поля (всего 5.0 A)
  • Число каналов: 16 свободно конфигурируемых
  • Изоляция: каждый канал оптически изолирован от системы и протестирован на заводе при 1500 В DC
  • Характеристики канала аналогового ввода (AI):
  • номинальный диапазон сигнала (шкала): от 4 до 20 мА
  • поддержка протокола HART
  • разрешение: 16 бит
  • характеристики выходного канала двух состояний с поддержкой HART:
  • номинальный диапазон сигнала (шкала):
    • состояние Включен: 20 мА
    • состояние Выключен: 0 или 4 мА (конфигурируется)
  • поддержка протокола HART
  • стабилизированное напряжение: 20 мА при нагрузке 600 Ом
  • Характеристики канала дискретного ввода (DI):
  • уровень детектирования:
    • состояние Включен: ≥ 2 мА
    • состояние Выключен: 1.65 мА
  • совместимость входа:
    • с сенсорами NAMUR (12 В)
  • сухой контакт с обнаружением неисправности линии
  • Характеристики канала дискретного вывода (DO):
  • выходное напряжение:
    • напряжение питания полевого контура минус 2 В
    • напряжение питания полевого контура:
  • 0.5 A постоянно на канал
  • максимально 4.0 A на модуль
  • защита от короткого замыкания: выходной ток ограничен 2.0 A
  • обнаружение неисправности линии
  • возможность работы в резервированной паре модулей

  • Полный перечень компонентов системы Тау доступен по запросу.


    Система управления Тау построена как свободно масштабируемая распределенная система управления (РСУ), в состав которой интегрирована аппаратно-независимая подсистема противоаварийной автоматической защиты (ПАЗ) на базе 16-канального логического вычислителя.

    Система Тау одинаково эффективна как для небольшого технологического объекта (АСУ до 100 сигналов), так и для крупного завода (АСУ ТП более 10000 сигналов).

    Система может расширяться до 100 контроллеров, 60 рабочих станций и 30000 сигналов по управлению. В состав системы управления Тау входят модули для интеграции по основным промышленным протоколам передачи данных.

    Система Тау позволяет добавлять или менять модули ввода/ вывода в «горячем режиме», надежность системы обеспечивается возможностью резервирования (дублирования) всех основных узлов и оборудования (модулей питания, контроллеров, линий передачи данных). Программное обеспечение системы Тау имеет расширенные функции самодиагностики оборудования системы и поддерживает режим частичной загрузки изменений в контроллер.
