Средства измерения температуры Метран с инновационными решениями для самых сложных сред
позволяют оптимизировать работу технологических процессов во всех отраслях промышленности.
Более 30 лет датчики температуры Метран занимает ведущее место в нефтеперерабатывающей отрасли.
Компания Метран предлагает прошедшие заводские испытания и готовые к установке средства измерения температуры, которые обеспечивают надежные и точные измерения в самых суровых средах, помогая вам поддерживать требуемый уровень температуры процессов и бесперебойную работу технологических объектов. Температура является наиболее распространенным и критичным измеряемым параметром в промышленности. Неточность измерения, даже незначительная, может оказать отрицательное влияние на эффективность, потребление энергии и качество продукции.
Измерения температуры обычно производятся с помощью датчиков термопреобразователей сопротивления (терморезисторов) или термоэлектрического преобразователя (термопары), которые помещаются в защитные гильзы, и схемы формирования сигнала (измерительного преобразователя), чтобы усилить сигнал до 4-20 мА.
Модельный ряд датчиков для измерения температуры нашего производства представлен четырьмя типами приборов с различными модификациями для получения нужных технических характеристик под задачи клиента.
|
Характеристики |
||||
|
Диапазон измерений, °С |
-50…1000 |
-50…1200 |
-50…1200 |
в зависимости от НСХ первичного преобразователя |
|
Входные сигналы первичных преобразователей (количество каналов) |
1 |
1 |
1 |
1 |
|
Диапазон длин первичного преобразователя, мм |
60...3 150 |
60...10 000 (для поверхностных от 10) |
60...3 150 |
Не применимо |
|
Возможный протокол обмена данными/ выходной сигнал измерительного преобразователя |
4 -20 мА |
4 -20 мА 20 -4 мА |
HART/4- 20 мА |
HART/4 -20 мА |
|
Межповерочный интервал |
4 года |
лет - для Pt100, 100П, 100М, 50М |
4 года - для НСХ К, N; 5 лет - для НСХ Pt100 |
5 лет |
|
Основная погрешность измерительного преобразователя для НСХ Pt100, ±°С |
1,25 погрешность сборки |
0,4 погрешность сборки |
0,4 погрешность сборки |
от 0,1 погрешность только ИП |
|
Тип монтажа |
в головке |
в головке /на DIN рейке |
в головке |
в головке/на DIN рейке |
|
Диапазон температур окружающей среды, °С |
- 45…70 (опция -50…85 ) |
- 40…85 (опция -51…85) |
- 40…70 (опция -50…85) |
- 40…85 (опция -51…85, -60...85) |
|
Степень пылевлагозащиты |
IP65 |
IP65 |
IP65 |
IP65, IP66, IP68 |
|
Виды исполнений по взрывозащите |
Exiа и Exd |
Exiа и Exd |
Exiа и Exd |
Exia, Exd, Ext, комбинированная |
|
Гальваническая развязка (вход/выход) |
нет |
есть |
есть |
есть |
|
Функции диагностики |
нет |
Диагностика первичного преобразователя (обрыв и КЗ) |
Стандартная диагностика HART |
Стандартная диагностика HART |
|
|

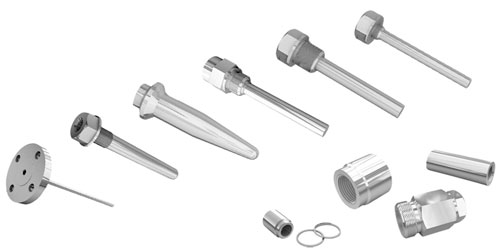

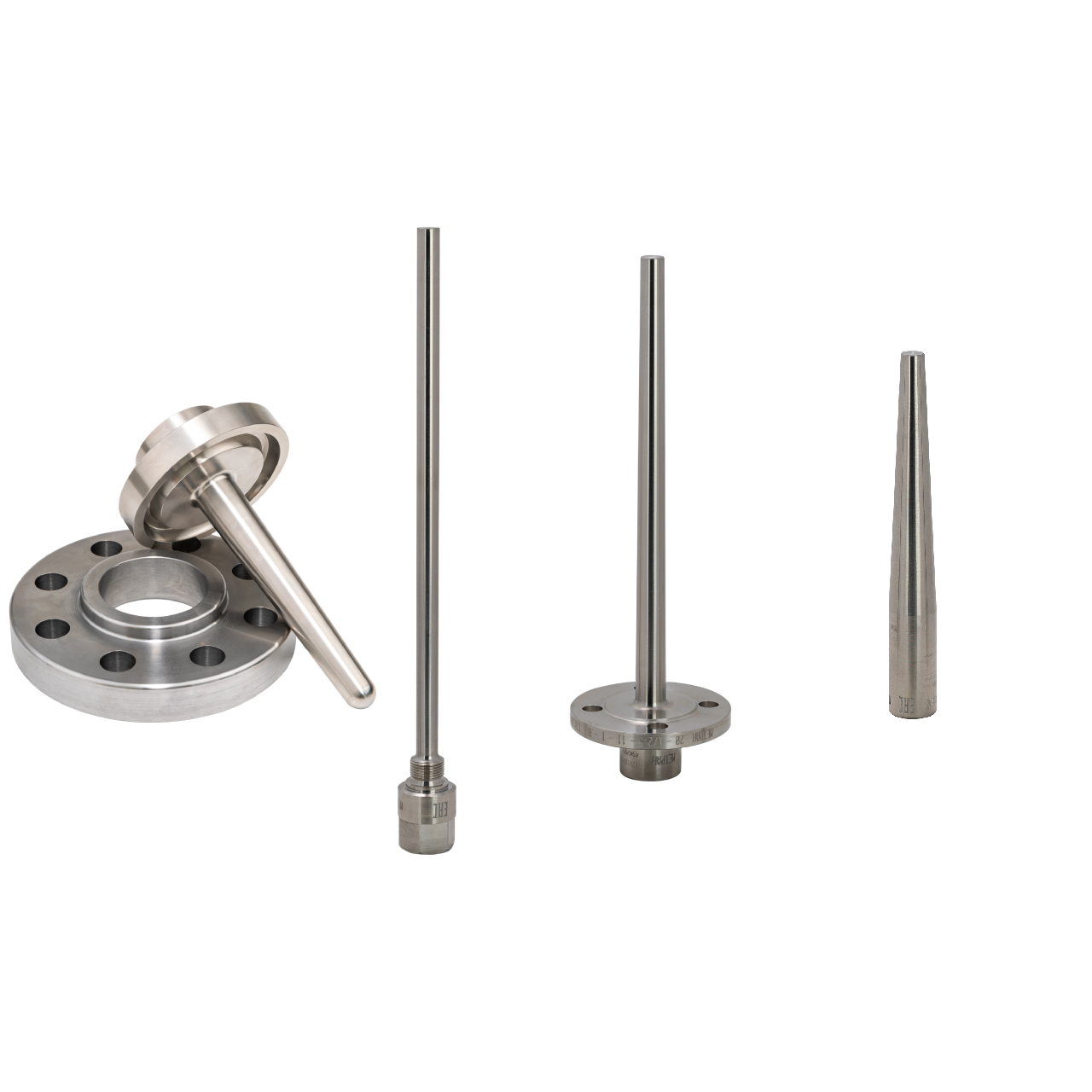

Защитные гильзы

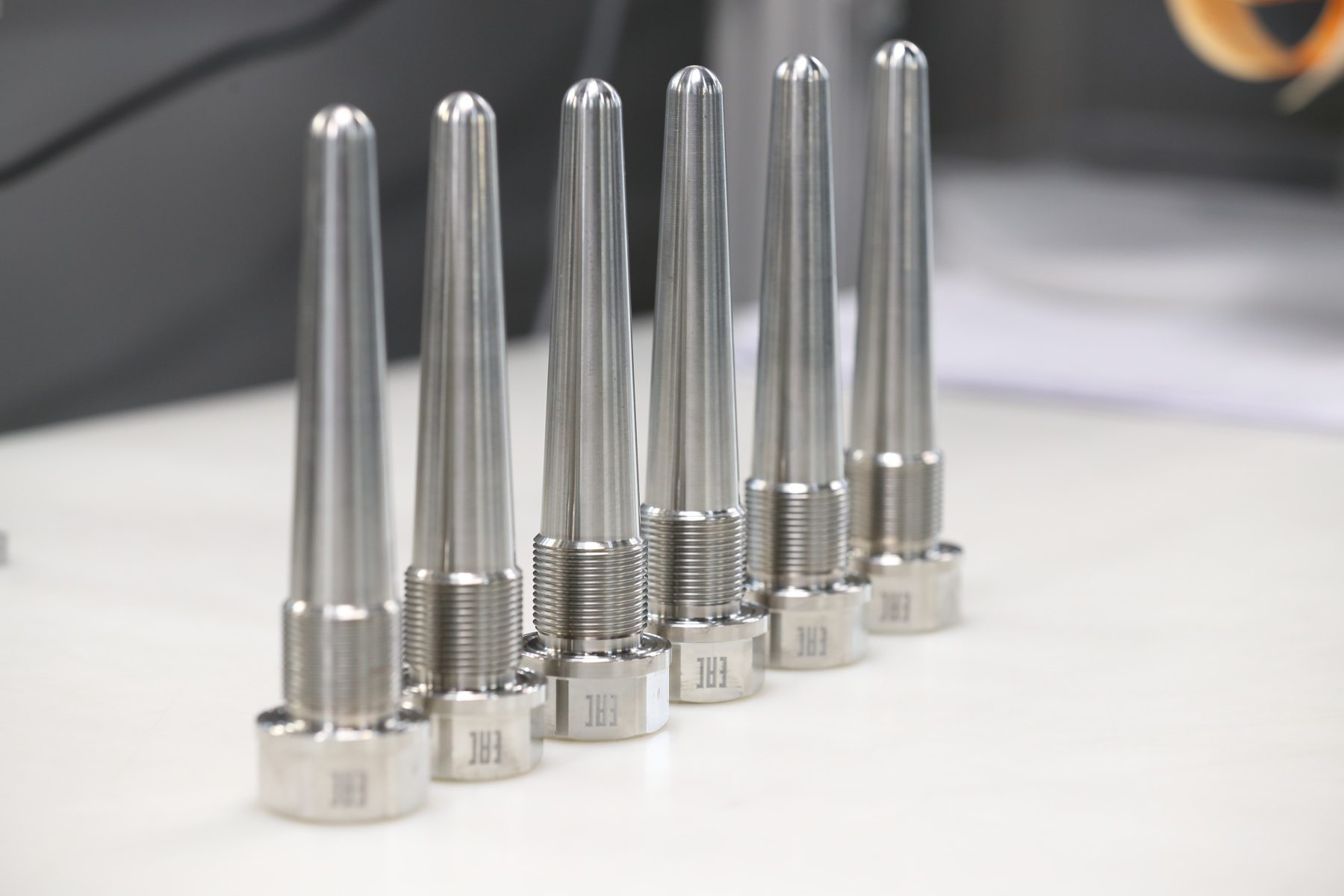

Защитные Гильзы представляют собой закрытые металлические трубки, установленные герметично в технологические емкости или трубопроводы, защищающие датчики температуры от суровых условий промышленных процессов, таких как напряжение, вызванное потоком, высокое давление и коррозионные химикаты.
Защитная гильза обеспечивает простоту демонтажа сенсора из технологического процесса с целью калибровки или замены, не требуя останова или дренажа трубопровода.
Самые распространенные типы соединения: резьбовое, приварное и фланцевое.
Последовательный контроль процесса требует точности, воспроизводимости и стабильности, и поскольку возможно использование нескольких типов сенсоров, термосопротивления (или термопреобразователи сопротивления) и термопары являются наиболее часто используемыми. Измерения температуры часто оказывают наибольшее влияние на эффективность производства, его качество и безопасность, поэтому выбору датчиков температуры в системе измерения температуры следует оказывать существенное внимание. В Метране производятся оба типа сенсоров, например, в датчике Метран-2000 используются термопреобразователи сопротивления.

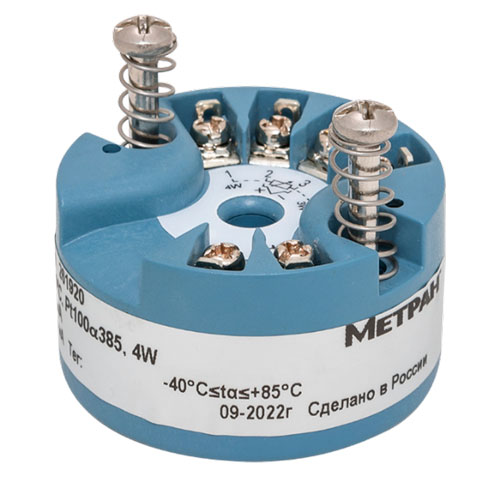

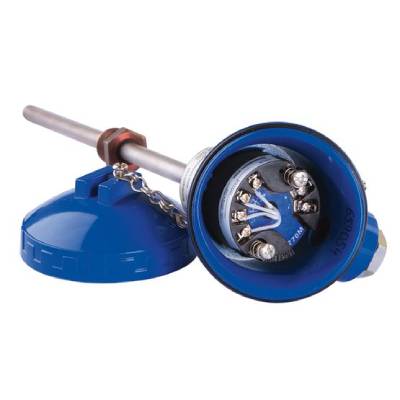

Датчики для измерения температуры, представляющие собой интеллектуальные измерительные преобразователи температуры, принимают сигналы от всех стандартных промышленных термоэлектрических преобразователей, как преобразователей сопротивления, так и термопар, преобразуя входные сигналы измерения в выходной сигнал 4-20 мА. Термоэлектрические преобразователи температуры доступны в различных вариантах исполнения и корпусов и могут монтироваться вместе с датчиком/термопарой в точке измерения или удаленно, передавая сигнал по проводному соединению или по беспроводной сети. Для гибкости применения эти датчики температуры подлежат удаленной и локальной конфигурации.

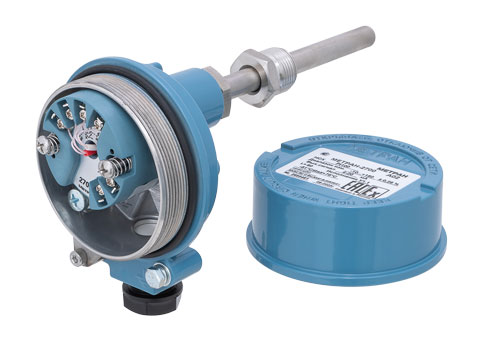

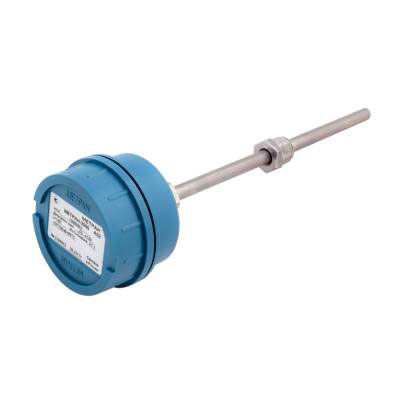

Новейшей разработкой промышленной группы Метран является измерительный преобразователь Метран-2700, не имеющий аналогов по точности среди российских производителей. Термопреобразователи Метран-2700 предназначены для измерения температуры различных сред в различных отраслях промышленности. В том числе газовой, нефтяной, угольной, энергетической, металлургической, химической, нефтехимической, а также в сфере жилищно-коммунального хозяйства (ЖКХ).

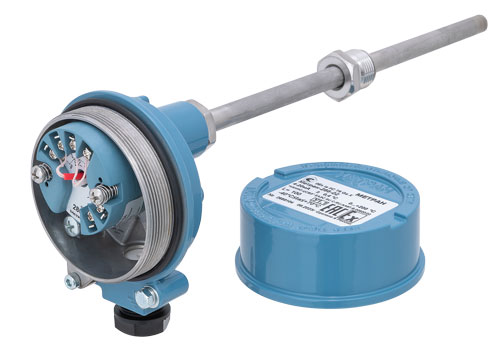

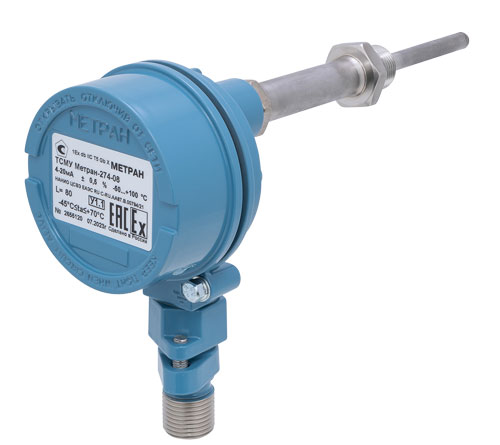

Также производятся термоэлектрические преобразователи температуры серий Метран-280 и Метран-270.
