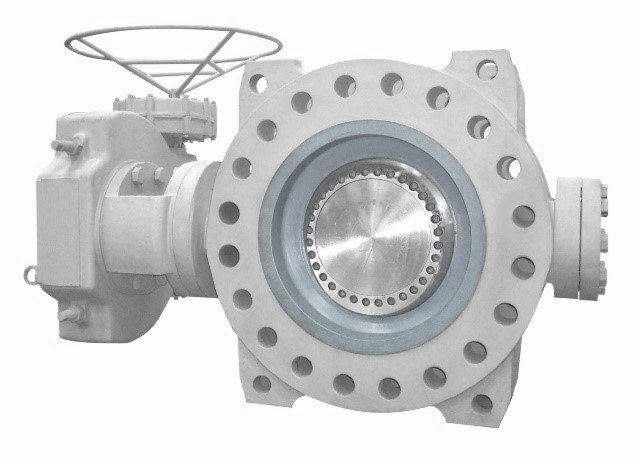

Трехэксцентриковый дисковый затвор 7600

Средства измерений, регулирующее оборудование и комплексные решения для контроля технологического процесса.
Размер корпуса: от 3 inch до 48 inch (DN80 - DN1200)
Пропускная характеристика: модифицированная равнопроцентная
Диапазон давления: Class 150# - 900# (PN20 – PN150)
Класс герметичности: ANSI / FCI 70.2 Class VI; ISO 5208  Class A / API 598
Материал корпуса: A216 Gr. WCB, A217 Gr. WC6, A217 Gr. WC9, A352 Gr. LCB, A352 Gr. LCC, A351 Gr. CF8M, A351 Gr. CF8, A351 Gr. CF3M, A351 Gr. CF3, A995 Gr. 4A, A995 Gr. 5A, A995 Gr. 6A, A494 Gr. CW-12MW, A351 Gr. CN7M, B62 Gr. C83600, B148 Gr. A, B148 Gr. D, B381, MONEL 400, MONEL K-500 (другие материалы по запросу)
Материал трима: стеллит 21; уплотнение: SST + графит, SST + PTFE, NITRONIC 50 (другие материалы по запросу)
Сальник: PTFE, графойл, графойл с INCONEL. Исполнение с низкой эмиссией.
Тип привода: пневматический, электрический, ручной
Присоединение: фланцевое, межфланцевое, приварное
Температурный диапазон (рабочий): от -196оС до +538оC, криогенное исполнение
Климатическое исполнение:
Стандартное: от -29оС до +80оС
Низкотемпературное: от -50оС до +80оС
Арктическое: от -60оС до +40оС (опционально)
  • уплотнение металл-металл обеспечивает двунаправленную герметичность.
  • геометрия тройного смещения полностью исключает трение между седлом и уплотнением при повороте диска.
  • полностью металлическая конструкция, включая уплотнение, делает конструкцию пожаробезопасной.
  • конструкция цельного вала большого диаметра обеспечивает лучшую центровку диска и плавное вращение диска в диапазоне 0-90°. Вал соединен с диском с помощью шпонок и штифта для поглощения дифференциального расширения из-за перепада температур.
  • конструкция затвора позволяет обслуживать его в полевых условиях.
