Уровень взрывозащиты: "искробезопасная электрическая цепь", маркировка [Exia] IIC, [Exib]IIC; Напряжение питания: 24, 36 или 220В (для Метран-630-221-Ех, -222-Ех) Установка: вне взрывоопасных зон помещений Относятся к неразборным изделиям Масса блока: не более 0,1 кг Температура окружающей среды: от -10 до 50ºС Степень защиты: от воздействия пыли и воды IP30 Способ монтажа: на рейке DIN |
|

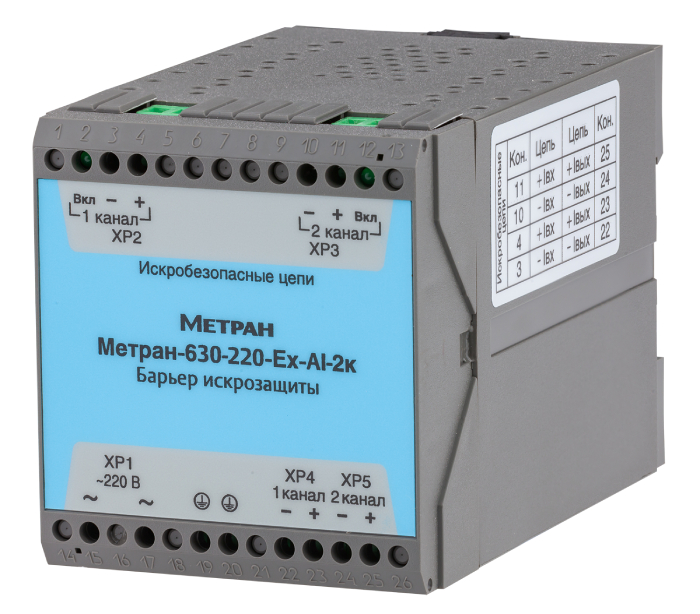

Барьеры имеют гальваническую связь между входом и выходом, кроме Метран-630-205, -206, -213-Ex и состоят из шунтирующих диодов (стабилитронов), последовательно включенных резисторов и предохранителей с обязательным низкоомным заземлением. Барьеры Метран-630-201-Ex, Метран-630-202-Ex, Метран-630-211-Ex, Метран-630-212-Ex, Метран-630-221-Ex-АI, Метран-630-222-Ex-АI предназначены для подключения пассивных датчиков с выходным токовым сигналом 4…20 мА, расположенных во взрывоопасной зоне и преобразования сигнала 4…20 мА в выходные сигналы 0…5, 0…20 мА, или без преобразования, в сигнал 4…20 мА. Обеспечивают питание датчика и цепи выходного сигнала (нагрузки). Барьеры Метран-630-203-Ex, Метран-630-204-Ex, Метран-630-214-Ex предназначены для подключения регуляторов, задвижек, клапанов, электро-пневмо-позиционеров с входным токовым сигналом 4…20 мА, расположенных во взрывоопасной зоне и преобразования входных сигналов 0…5, 0…20 мА в выходной сигнал 4…20 мА. Передают токовый сигнал из взрывобезопасной зоны во взрывоопасную. Обеспечивают питание устройств во взрывоопасной зоне, пассивного генератора тока во взрывобезопасной зоне. Барьеры Метран-630-205-Ex, Метран-630-206-Ex, Метран-630-213-Ex предназначены для подключения пассивных дискретных датчиков с выходом типа «сухой контакт» или «открытый коллектор», расположенных во взрывоопасной зоне. Передают дискретный сигнал из взрывоопасной зоны в безопасную. Обеспечивают питание цепи контактов дискретных датчиков и передают их состояние на выходную цепь барьера через «сухие контакты» электромагнитного реле. Реле по заказу могут быть с нормально замкнутыми (НЗК) или нормально разомкнутыми (НРК) контактами. Реле по заказу могут быть с нормально замкнутыми (НЗК) или нормально разомкнутыми (НРК) контактами. |
