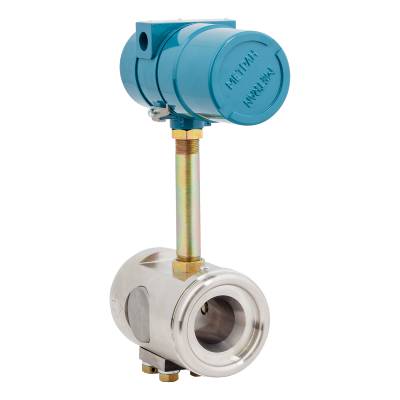

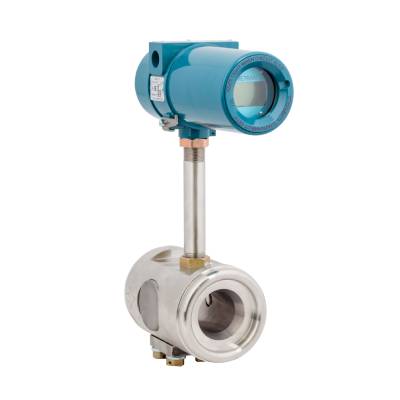

Преобразователь расхода вихреакустический Метран-305ПР

Средства измерений, регулирующее оборудование и комплексные решения для контроля технологического процесса.
Измеряемые среды: вода (подтоварная, пластовая) и водные растворы с вязкостью до 0,000002 м2/с (2 сСт)
Типоразмер: 50, 80, 100, 150 мм
Температура измеряемой среды: от 1 до 100 °С
Давление измеряемой среды: до 30 МПа
Погрешность: 1%
Динамический диапазон: 1:100
Выходные сигналы:
  • Импульсный пассивный типа “замкнуто / разомкнуто”
  • Токовый 4-20 мА с HART-протоколом
  • Цифровой протокол Modbus RTU / RS485
Материал проточной части: нержавеющая сталь 12Х18Н10Т
Исполнение: взрывозащищенное исполнение 1ExdIICT5 X
  • Встроенный в проточную часть датчик температуры - для коррекции в области малых расходов и достижения динамического диапазона 1:100
  • 3-х строчный жидкокристаллический индикатор
  • Отображение измеренного значения температуры осуществляется на ЖКИ и доступно через цифровые протоколы HART и Modbus
  • Полная взаимозаменяемость с вихревыми преобразователями расхода, обычно эксплуатирующимися в системах поддержания пластового давления, по присоединительным размерам
  • Съемное тело обтекания увеличивает ремонтопригодность расходомера и снижает стоимость владения
  • Устойчив к воздействию температуры окружающего воздуха от -55 до +70°С
  • Аттестованная имитационная (беспроливная) методика поверки
  • Расширенные диагностические функции технологического процесса
  • Эффект самоцентрирования исключает неправильный монтаж и ухудшение точностных характеристик вследствие него
  • Благодаря принципу действия расходомер нечувствителен к блуждающим по трубопроводу токам, внешним электромагнитным полям и электропроводности измеряемой среды в отличие от электромагнитных расходомеров
Руководство по эксплуатации
Руководство по эксплуатации Метран-305ПР.pdf
Описание протокола MODBUS.pdf
Описание протокола HART Метран-300ПР Метран-305ПР.pdf
Брошюры
Поверочная установка МЕТРАН-УПА-2000_2022-06-27.pdf
Опросный лист
Опросный-лист Метран-305ПР.docx
3D модели и чертежи
3D модель STP Метран-305ПР.7z
3D Модель A3D Метран-305ПР.zip
Программное обеспечение
Metran-305-rev-1-hart-ams-12-0-deltav-12-3-ru-3731944.zip
Metran-305_1_HART_DeltaV_10_3_to_11_3_AMS_10_5_to_12_0_000099_0055_01_DD1_RU.zip
ПО ModbusMaster 3.2.zip
