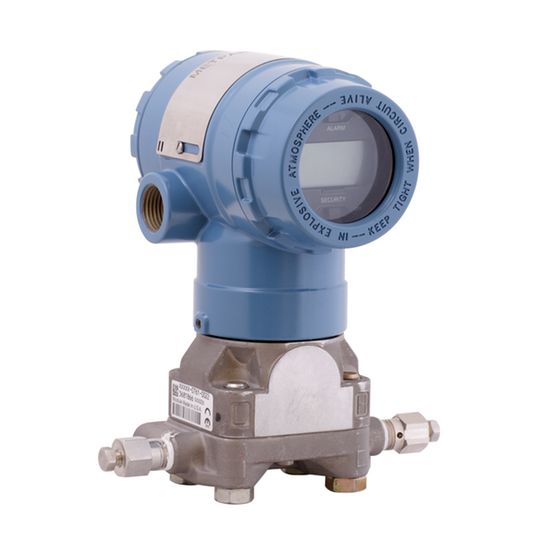

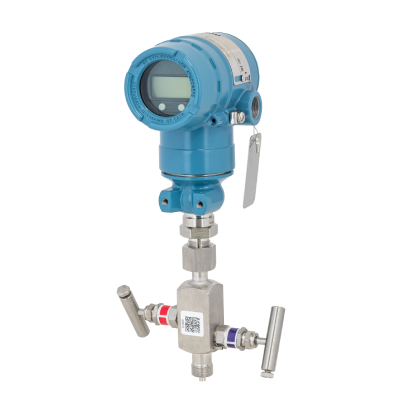

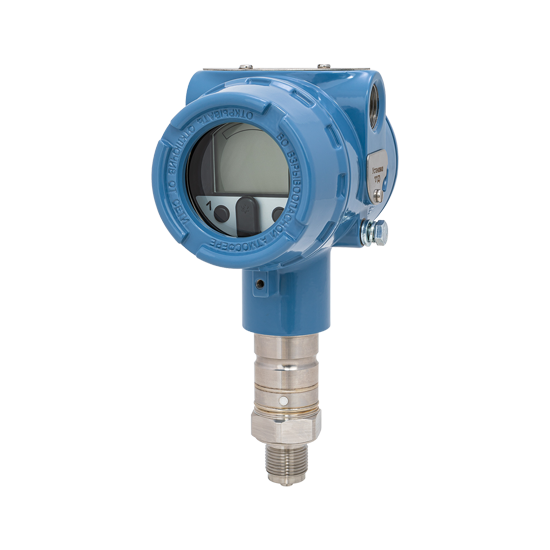

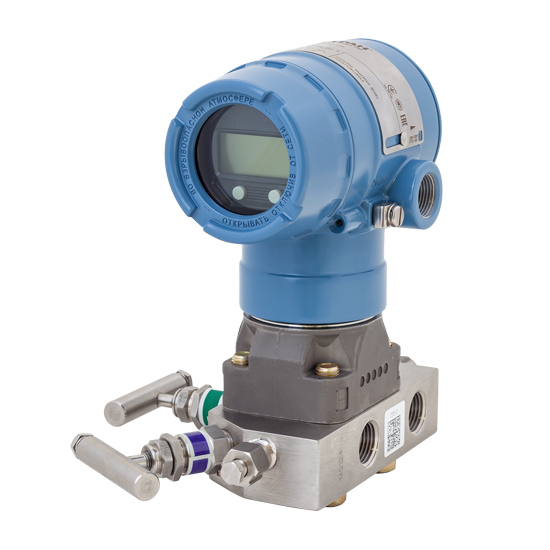

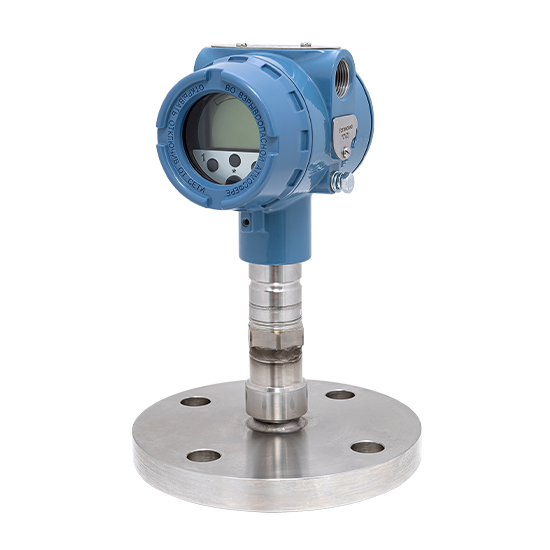

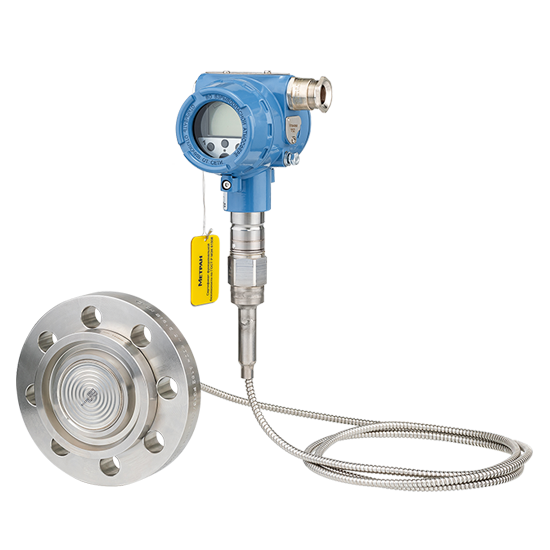

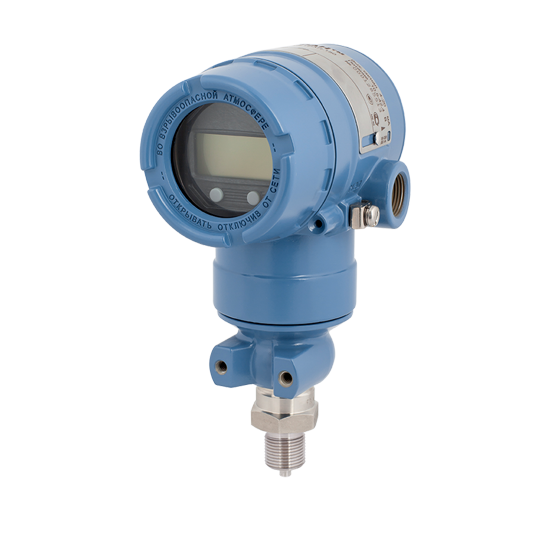

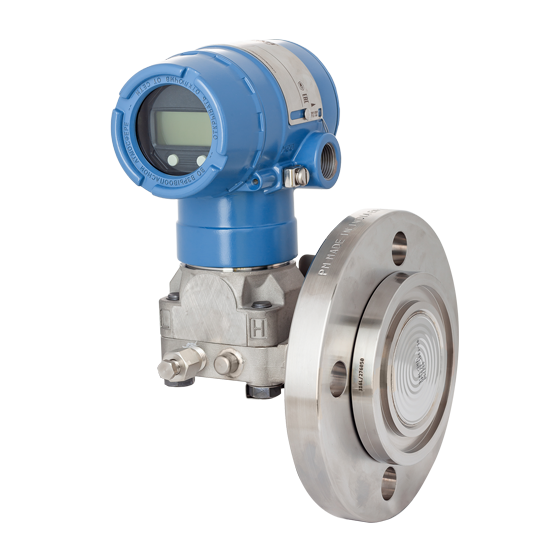

Датчик давления Метран-150

Средства измерений, регулирующее оборудование и комплексные решения для контроля технологического процесса.
Измеряемые (вычисляемые) параметры:
  • Разность давлений
  • Избыточное/Разрежение
  • Абсолютное
Диапазон измерения давления, МПа: до 68,947
Диапазон измерения разности давления, МПа: 13,1789
Температура окружающей среды, °С: от -60 до 85
Температура измеряемой среды, °С: от -60 до 120
Основная приведенная погрешность, %: до ± 0,075
Долговременная стабильность: 1 год
Выходной сигнал: 4-20мА HART, 0-5мА
Степень пылевлагозащиты: IP66
Материалы разделительной мембраны: Нерж. сталь 316L
Исполнение по взрывозащите: Exia; Exd
Сборка с разделительными мембранами: Есть
Самодиагностика: Стандартная
Межповерочный интервал: 6 лет
Дисплей: ЖК-индикатор с возможностью использования локального интерфейса оператора

  • Конструкция модуля сенсора по типу Coplanar обеспечивает гибкость в выборе варианта присоединения датчика к процессу: различные исполнения фланцев, сборка с вентильными блоками или выносными разделительными мембранами
  • Исполнение датчиков давления Метран 150 для температуры окружающей среды до минус 60°С позволяет использовать их без обогревающих устройств
  • Наличие ЖК-индикатора с локальным интерфейсом оператора позволяет по месту установки датчика быстро и без дополнительных устройств производить изменения в настройках датчика
  • Кислородное исполнение
Опросный лист
Опросный_лист_М55_M75_М150.docx
Руководство по эксплуатации
Инструкция по настройке Метран-150.pdf
Руководство по эксплуатации Метран-150.pdf
Инструкция по настройке Метран-150R.pdf
3D модели и чертежи
Чертеж Метран-150 Coplanar.pdf
3D модель PDF Метран-150R.zip
3D модель STP Метран-150.zip
3D модель STP Метран-150R.zip
Программное обеспечение
ПО Metran-150 Rev 2 HART DD AMS 7.6 8.0 8.1.zip
ПО Metran-150 Rev 2 HART DD AMS 9.0 DeltaV 9.3.zip
ПО Metran-150R Rev 3 HART DD AMS 10.5 11.0 11.1 11.5 12.0 DeltaV 10.3 11.3.zip
ПО Metran-150R Rev 3 HART DD AMS 12.0 DeltaV 12.3.zip
ПО Metran-150R Rev 9 HART AMS 8.0 8.1.zip
ПО Metran-150R Rev 9 HART AMS 9.0 10.0 10.1 DeltaV 9.3 10.3.zip
ПО Metran-150R Rev 9 HART AMS 10.5 11.0 11.1 11.5 12.0 12.5 DeltaV 10.3 11.3.zip
ПО Metran-150R Rev 9 HART AMS 12.0 12.5 DeltaV 12.3.zip
ПО Metran-150R Rev 9 HART DD.zip
ПО Metran-150R Rev 9 HART DTM.zip
ПО Metran-150R Rev 10 HART DD AMS 10.5 11.0 11.1 11.5 12.0 DeltaV 10.3 11.3.zip
ПО Metran-150R Rev 10 HART DD AMS 12.0 12.5 DeltaV 12.3.zip
ПО Metran-150R Rev 10 HART DD.zip
ПО Metran-150R Rev 10 HART DTM.zip
